产品名称:磁性转速传感器

产品型号:SZCB-01

更新时间:2018-07-23

产品简介:

磁性转速传感器采用电磁感应的原理来达到测速目的,具有输出信号大,不需要放大,抗干扰性能好,不需外接电源,可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。

澳门新永利国际网站:产品特性Product characteristics



磁性转速传感器磁性转速传感器






一、概述:
    本传感器采用电磁感应的原理来达到测速目的,具有输出信号大,不需要放大,抗干扰性能好,不需外接电源,可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据:
    1、输出电压: 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                 1000转/分 >5V(有效值)
                 2000转/分 >10V(有效值)
                 3000转/分 >15V(有效值)
    2、直流电阻: 130Ω~140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗: 在500V直流时>50MΩ
    4、工作温度: -20℃~l20℃
    5、重 量: 100克左右(不包括尾部引线)
三、工作原理:
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上,调整传感器与齿轮顶之间隙为1mm左右。
    当轴旋转时带动齿轮旋转,根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号,轴转动一圈时就产生在Z个电压脉冲信号,根据下式:
                   F=(n/60)×Z
式中:F为频率     Hz/秒
      n为被测轴转速   转/分
      Z为齿轮齿数
    当齿轮齿数为60时,就把轴的每分种转数n转化成频率为F的电压脉冲信号,将此信号送到SZC系列智能转速表中,就可以反应出轴的转速。
四、安装使用:
     undefined

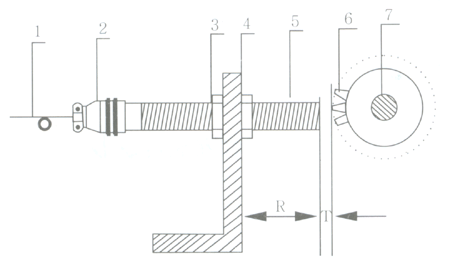

图中:1、输入导线   2、航空插头   3、铜质拼紧螺母    4、同定支架
      5、磁性传感器 6、1~99内任意个齿  7、被测轴 R.20~25mm  T.1±0.5mm
      齿轮要求:材料:各种导磁钢铁材料均可。
               模数:2以上即可。
               齿数:l~99齿任意。
